★★ 100kg 移動式省力臂 RM01

  • 氣動平衡手臂(需有氣源),使用如人手延伸,減少職業傷害
  • 模組化快換治具,輕鬆應付各式重物搬運需求
  • 移動式設計,不同區域均可靈活使用
  • 人力需2-3人的工作,只要1人即可完成且毫不費力
  • 手臂可伸入工作母機內,定位精準
  • 最高荷重: 100kg
  • 垂直行程: 350mm – 1600mm
  • 手臂作業半徑: 約 1925mm
  • 底座尺寸: 800mm x 800mm

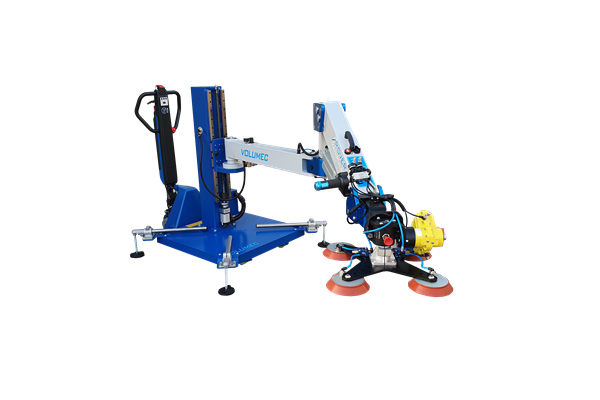

移動式省力臂介紹

移動式省力臂為義大利設計進口,最高荷重: 100kg。特殊的210°力臂懸浮模式,只要接上6 bar的氣源,在手臂作業半徑約2米內可自由且不費力的上下左右,甚至完成垂直翻轉或傾斜翻轉等客製化機台才能完成的高難度動作。舉凡是移動工件、模板、機械組裝等..均可快速對位,提高人員作業效率。特別是重複性高的搬運工作,更可以避免工作疲勞與職業傷害。過去需要2 – 3人的工作,操作移動式省力臂只要一個人即可完成且毫不費力。

無重力懸浮手臂(需有氣源)

無重力手臂RM01-垂直翻轉

接上6bar氣源,握住手柄,即可將各種不同重量的塑膠箱、紙箱或工件自由的上下、平移,甚至是翻轉。直覺式設計,人手到位即停。

模組化快換治具

移動式省力臂-夾爪

模組化快換治具,10秒更換治具,滿足各式搬運需求。紙箱真空吸盤、模具吊鉤治具、工件夾取治具、塑膠箱夾取治具、鐵管吸鐵治具

垂直翻轉模組

利用馬達驅動或手動翻轉模組,即可使用省力臂將工件、模板、刀具垂直翻轉90度,輕鬆且安全的完成重物水平、垂直互相轉換。有翻轉專用之吸盤、夾爪或夾具、吸鐵可供選擇。

省力臂可移動式

省力臂電動移動底座CSM001-2WD

選配手動移動或電動移動的省力臂,使得省力臂可靈活穿梭於廠內各個角落,即使是維修區域、無塵室、三次元量測空調區…等無天車或固定式吊車的區域,均可輕鬆使用移動式省力臂。

無重力臂吊柱可升降

省力臂電動升降座CSM002

標準省力臂吊柱可升降,垂直行程拓展至350mm – 1600mm,實現從棧板等較低處提起較重的平板或工件,也可舉起重物高過人肩膀的高度。

客製化末端執行器

省力臂客製化夾具

末端執行器(end effector)是省力臂最末端,可與重物結合的物件,可以是客製化夾爪、附鉤的夾具或是適合重物形狀尺寸的吸盤。只要填寫需求調查表,寅發即能協助滿足各式各樣的特殊需求。

義大利製造

易取放全電動吊車- 義大利設計製造

省力臂與氣動零件義大利原裝進口,操作平滑穩定。

1年保固

保固期自驗收完成後1年。寅發公司內備有零備件,在台灣即可維修。

移動式省力臂-磁吸鐵板並垂直翻轉

移動式無重力臂-真空搬運25kg袋裝物

移動式省力臂末端執行器選型表:
舉升方式垂直升降水平翻轉至垂直(手動或電動)
型號TRVM46TRVM70SG2MRVP46Vacuum lifterGripper
吊臂與重物連接方式吸鐵吸鐵吊鉤吸鐵真空吸盤夾爪或夾具
載重能力平板 46kg
圓管 30kg
平板 90kg
圓管 90kg
100kg平板 90kg
圓管 60kg
100kg(訂製)客製化
品牌

操縱方式

移動方式

電動移動
