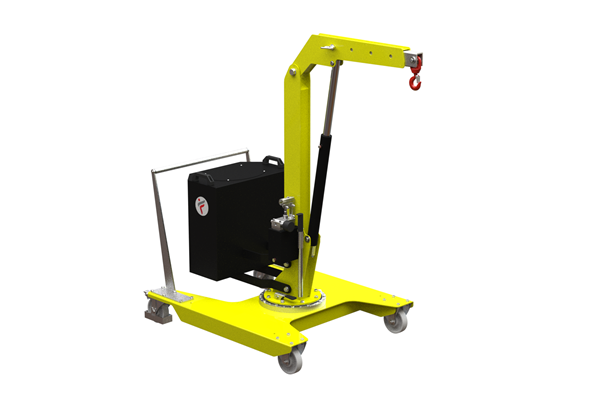

移動式吊車介紹
01M5 移動式吊車(舊型號M500)是解決您各種500kg以下的吊掛需求的最佳選擇。小吊車帶後配重的設計使得吊臂可伸入機台，使得更換治具、更換模板更加容易。特殊的旋轉機構使得手臂可360度旋轉，空間應用更加靈活。
01M5 移動式吊車(舊型號M500)是全手動型吊車，手動移動、手動升降、手動伸縮手臂，適合工廠內偶爾使用，如維修保養、更換零件…等。手動下降可調速度，最慢可以以每釐米(mm)下降，完成精準定位。使用時不受廠房高度限制，即使廠房高度3M以下也可使用。移動靈活，租用廠房免架天車。100%義大利設計、製造，安全係數高，產品經久耐用。
移動式吊車應用
01M5 移動式吊車(舊型號M500)可應用於:
- 任何天花板高度受限制的廠房

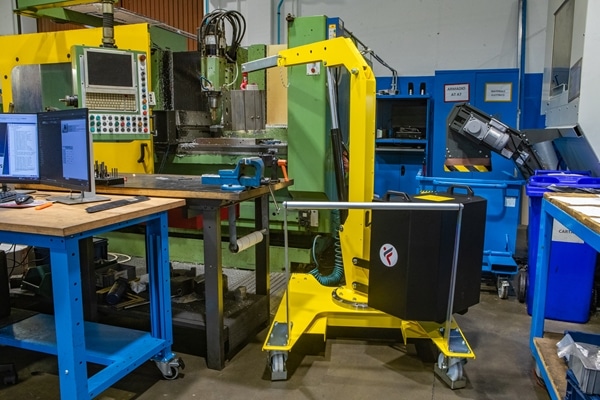

- 手臂需要伸長到CNC加工機內更換零備件
- 租用的廠房，廠房內無天車
- 通過的走道至少需1100mm
- 吊掛工作區域的寬度至少1600mm
- 只能在堅硬、水平的地面使用

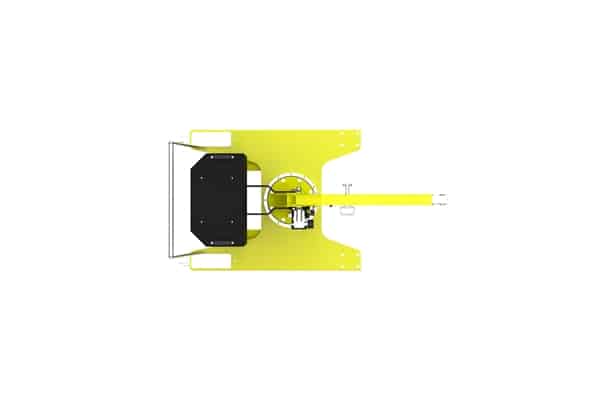

360度旋轉手臂
特殊的旋轉機構設計，使得手臂可以360度旋轉，每45度角一個定位點，轉盤上總共有8個定位點可供插銷插入使用，迴轉半徑小，使用方便。
舉升省力化
雙向作用的液壓桿使得舉升的過程中不僅僅是有效率，也更加省力。
下降速度可調整
小吊車使用洩壓閥下降物件，透過控制洩壓閥大小開度，使得下降速度可調整，最慢可以以釐米(mm)為單位下降，避免碰傷。比天車容易控制。
超重保護裝置
舉升超重重物會自動限制，吊不起來，保護人員安全。
吊臂可伸縮
吊臂手動插銷式伸縮，可由機台側邊伸入吊臂並更換模板或零件
義大利原裝進口
吊車100%義大利設計、義大利製造，出廠前均通過原廠完整測試並附測試報告，安全係數1.5倍以上，優於歐盟標準。
1年保固
吊車保固期自驗收完成後1年。寅發公司內備有零備件，在台灣即可維修。
01M5標準手臂

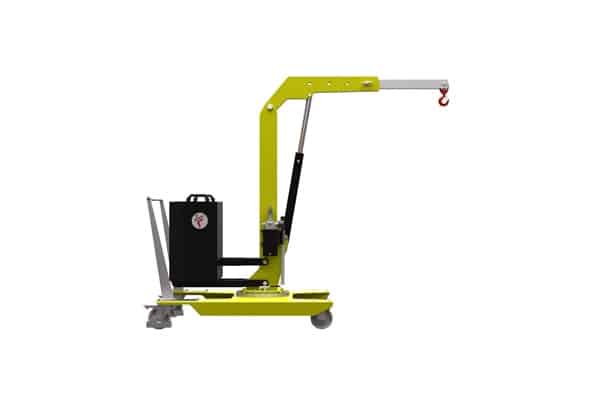

01M5 伸長手臂
| 吊掛重物機具操作方式比較表 | |||||
|---|---|---|---|---|---|
| 移動式吊車 | 天車 | 小吊機 (引擎吊架) | 捲揚機 (小吊車) | 龍門吊架 (門型吊機) |
|
| 移動方式 | 分為電動型或手動型一人即可移動 | 固定於天花板、梁柱 不可移動 | 手動型 一人即可移動 | 固定於樑柱 不可移動 | 移動不方便，需多人才能移動 |
| 升降方式 | 油壓桿擺臂升降 | 減速馬達帶動鋼索垂直升降 | 油壓桿擺臂升降 | 減速馬達帶動鋼索垂直升降 | 減速馬達帶動鋼索垂直升降 |
| 伸縮手臂入機台 | 可 | 不可 | 不可(底下有支撐座) | 不可 | 不可 |
| 舉升高度可調整 | 可 | 固定 | 可 | 固定 | 固定 |
| 執照 | 免職照 | 需申請 | 免職照 | 免職照 | 免職照 |
| 移動式吊車、天車性能比較表 ( 優 = ○ 良 = □ 可 = △ 差 = ╳ ) | |||||
|---|---|---|---|---|---|
| 移動式吊車 | 天車 | 小吊機 (引擎吊架) | 捲揚機 (小吊車) | 龍門吊架 (門型吊機) |
|
| 機動性 | ○ | ╳ | ○ | ╳ | △ |
| 手臂伸入機台 | ○ | ╳ | ╳ | ╳ | ╳ |
| 可提升高度 | △ | ○ | △ | △ | □ |
| 下降調速 | ○ | ╳ | ○ | ╳ | ╳ |
| 載重能力 | □ | ○ | □ | ○ | ○ |
| 成本 | □ | □ | ○ | ○ | □ |
| 特長 | 不受廠房高度限制，可靈活使用於工廠內任何地方，手臂可伸入機台，適合1000kg以下的精確吊掛場合 | 廠房規劃時安裝，需樓高4米以上才能安裝，載重能力最高，無法伸入機台更換零件，無法調速，每年需要定檢 | 不受廠房高度限制，，吊臂底下有支撐座，所以吊臂無法伸入機台，通常為手動，適合低使用率、3000kg以下需精確吊掛的場合 | 固定式，安裝不易，需簽線接電源，安裝後需在固定區域使用，無法調速 | 需安裝，並接三相220V/380V電源，不易移動位置，不受廠房高度限制，只能X軸、Z軸移動，Y軸方向移動需要重新安裝，載重能力與天車相近 |
| 型號 | 01M5 全手動 | 01B5 半電動 | 01B5SE 半電動 | G500SB 全電動 |
|---|---|---|---|---|
| 電動升降 | - | YES | YES | YES |
| 電動手臂伸縮 | - | - | YES | YES |
| 電動移動 | - | - | - | YES |
| 可調速度 | 下降可調速 | 不可 (約50mm/s) | 舉升、下降、伸臂、縮臂 均可調速(5-100mm/s) | 舉升、下降、伸臂、縮臂 均可調速(5-100mm/s) |
| 手臂旋轉角度 | 360度 | 360度 | 360度 | 270度 |

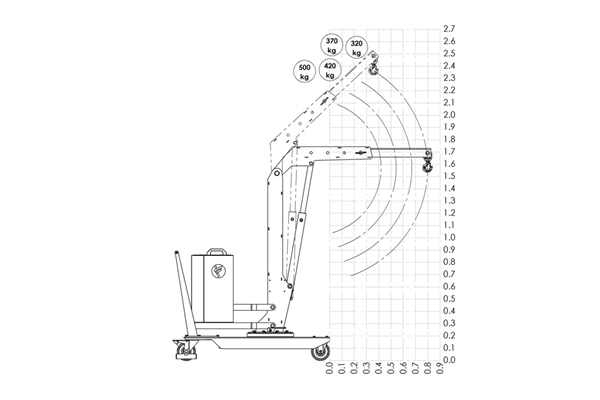

| 標準手臂 吊掛重量 kg | 450 -320 | 450 -320 | 450 -320 | 450 -200 |

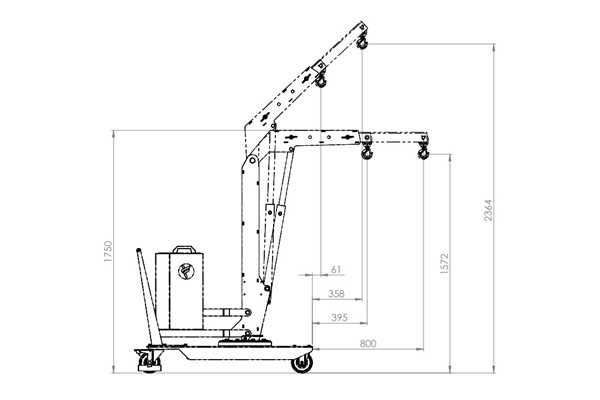

| 標準手臂 伸長度 mm | 455 - 860 | 455 - 860 | 485 - 885 | 430 - 1430 |
| 伸長手臂 吊掛重量 kg | 220 – 160(選配) | 220 – 160 (選配) | 220 - 160 | 100 - 100 |
| 伸長手臂 伸長度 mm | 955 – 1360(選配) | 955 – 1360(選配) | 930 - 1330 | 1430 - 1930 |
| 車寬 mm | 995 | 995 | 995 | 990 |
| 總重量 kg | 608 | 650 | 650 | 910 |
常見問題 FAQ
Q：我適合哪種吊車?
A：我們是工廠室內用的小型吊車，歡迎提供吊掛重量、所需手臂伸長度與高度，我們推薦適合的吊車給您喔!
Q：移動式吊車不同型號有何差異?
A：寅發的移動式吊車分為全手動、半電動與全電動吊車。半電動是手動移動、手臂的操作是電動。全電動是連移動也是電動。
Q：吊車可以試用嗎?
A：吊車都是全新品，故無法提供廠內試用。我們歡迎客戶現場參觀、操作吊車，或是自行帶物件來試吊喔!
Q：操作移動式吊車需要證照嗎?
A：根據”起重升降機具安全規則“，我們的吊車均在3公噸以下，故不須要證照喔。部分0.5公噸以上到3公噸以下的吊車機種需要參加特殊作業安全衛生教育訓練。訓練時數18小時。
Q：移動式吊車可以垂直升降嗎?
A：移動式小吊車是油壓桿撐起手臂擺臂升降。故上升與下降並非垂直。因安全保護裝置作動是利用油壓系統，故額外的鋼索升降會造成安全保護裝置失去功能，不建議加掛吊猴或電動鋼索在吊車上。但若吊掛重量很輕(低於手臂最長時的載重)，則不在此限。
Q：吊車超重保護何時會啟動?
A：移動式吊車的超重保護啟動的時機是舉升重物的重量達該段伸長段位的安全荷重達10%或以上時，會自動限制，吊不起來。
Q：移動式吊車需要定檢嗎?
A：移動式吊車附點檢表，由買方自行點檢即可。依照點檢表分為每日、每月、每半年、每年檢查。特別需注意電池、液壓油與潤滑油。
Q：移動式吊車有哪些耗材?
A：通常的耗材為電池、輪子、液壓油。第5-10年需確認是否更換的為油管、油壓缸油封。其餘均為機構件，僅需定期檢查與鎖緊即可。
