製程設備清洗槽用移動式吊車,避免工安意外

客製化移動式吊車的吊臂高度使得吊臂可輕鬆伸入上下空間受限制的半導體、光電製程設備元件清洗機台,避免人手搬運可能造成的工安意外。

半導體、光電的製程設備清洗槽,無論是蝕刻機零件、擴散機元件、薄膜機零件、光刻機零件通常使用有腐蝕性的強酸、強鹼清洗,或是零件、元件上有含磷,與空氣接觸易有火花產生,此時將零件、元件放入清洗槽的動作需要特別留意,以往使用人力搬運並放置到零件到清洗槽內,不僅耗費人力,還有工安意外的疑慮,因為將元件放入清洗槽內的這個動作,需要操作人員的上半身伸入清洗槽以確認放置的位置,若在放置的過程中造成清洗液體的噴濺,或是有火花產生,都會造成操作人員眼睛或是皮膚等等的危害,十分危險。最好的辦法是透過移動式吊車將零備件吊起,使用小吊車的吊臂伸入機台內放置,遠端操控吊臂的升降,避免任何可能造成的工安意外。

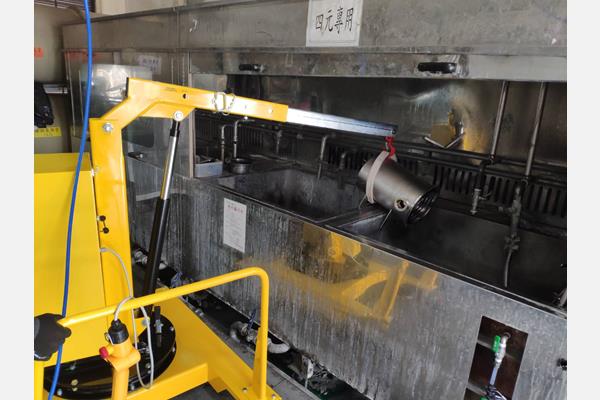

半導體、光電製程設備元件清洗機台用客製化移動式吊車 |寅發企業

移動式吊車可在是狹窄的走道空間吊掛

旋轉手臂型移動式吊車有特殊的旋轉機構,使得吊臂可以水平360度旋轉,只要行駛吊車並將吊車與機台設備平行放置,再水平旋轉吊臂轉到設備內,即可完成吊掛的動作。不須迴轉整台吊車或因為吊臂對位不準確需要重新移動吊車。移動式天車操作效率高且能節省使用空間,即使是狹窄的走道空間、狹窄的工作區域、天花板受限制的區域、上下空間受限制的機台也都能使用。

移動式吊車360度旋轉手臂,節省空間

客製化吊臂高度與客製化吊臂長度以符合各種特殊需求

500kg旋轉手臂型移動式吊車的水平伸長度最長約1.3M,此時載重可達160kg,也可依需求客製化吊臂長度,以達到客戶有1.3M以上的伸長度或是2.8M以上的吊掛高度需求。吊臂水平伸入機台內的高度也可輕鬆客製化調整,標準吊臂高度為1938mm高,客製化吊臂高度最低可達1100mm高左右,使得吊臂可以水平伸入機台不至於卡到機台的門框,方便使用。

半導體、光電製程設備元件清洗機台用客製化移動式吊車 |寅發企業

旋轉手臂型移動式吊車型號選擇

旋轉手臂型移動式吊車有全電動型半電動型全手動型,可以依客戶不同預算範圍與使用頻率做選擇。另有防爆吊車,依照防爆等級另行報價。如下表:

型號01M5
全手動
01B5
半電動
01B5SE
半電動
ORBIT 0.5T
全電動
電動升降-YESYESYES
電動手臂伸縮--YESYES
電動移動---YES
可調速度下降可調速不可
(約50mm/s)
舉升、下降、伸臂、縮臂
均可調速(5-100mm/s)
舉升、下降、伸臂、縮臂
均可調速(5-100mm/s)
手臂旋轉角度360度360度360度270度
標準手臂 吊掛重量 kg500 -320500 -320500 -320500 -320
標準手臂 伸長度 mm455 - 860455 - 860485 - 885431 - 831
伸長手臂 吊掛重量 kg220 – 160(選配)220 – 160 (選配)220 - 160220 - 160
伸長手臂 伸長度 mm955 – 1360(選配)955 – 1360(選配)930 - 1330931 - 1331
車寬 mm9959959951008
總重量 kg608650650810

吊車配備安全裝置,避免工安事故、保護人機安全

吊車標準配備安全裝置,舉升超重的重物時,會自動限制,吊不起來,保護人員安全。吊車100%義大利進口,安全係數1.5倍以上,符合歐盟標準。吊車經市場驗證已運行多年,經久耐用。

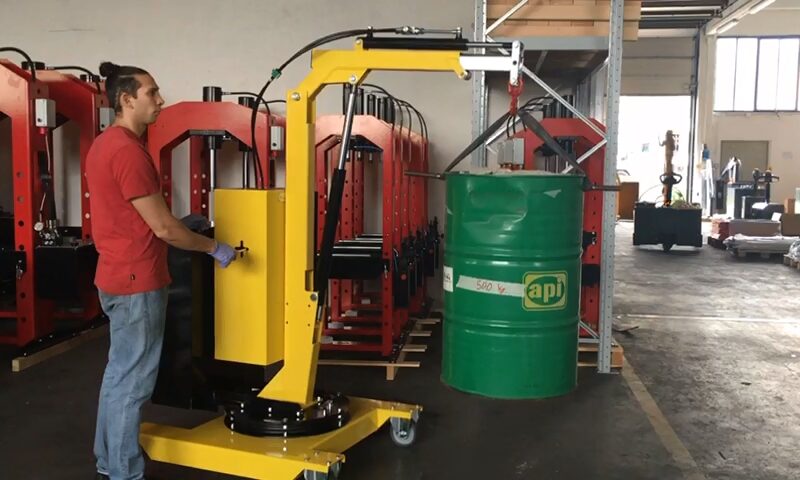

01B5SE 過載洩壓保護.mp4_snapshot_00.05_[2019.08.30_15.25.17]
