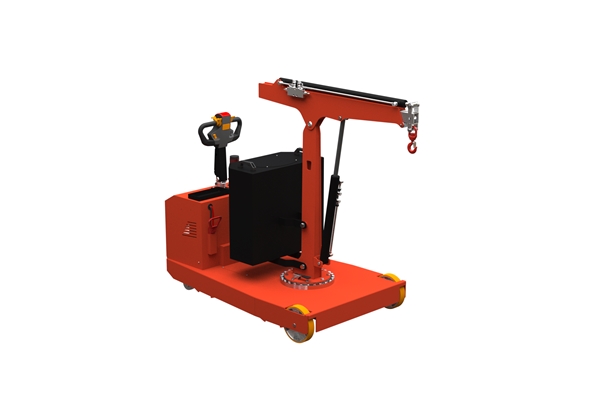

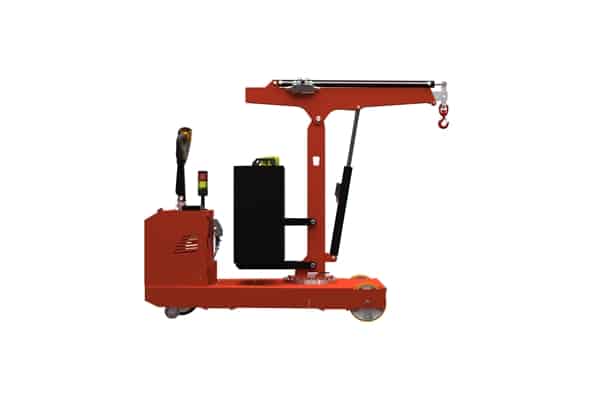

500kg 全電動型移動式吊車

  • 最高吊掛重量:450 kg (500kg級)

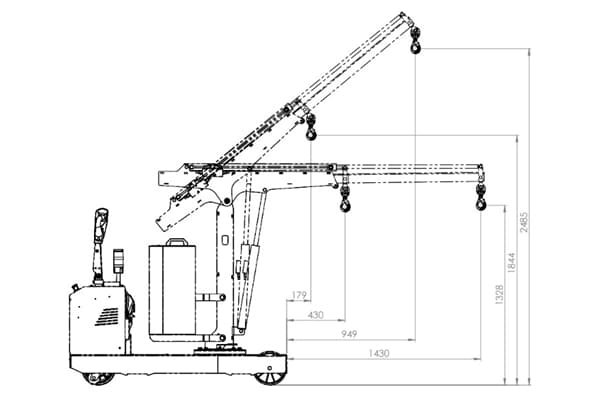

  • 載重/手臂水平伸長度:450 kg / 430 mm , 320 kg / 1430 mm , 100kg / 1930mm
  • 手臂旋轉角度:270度
  • 移動方式:電動移動(雙速,可調速)
  • 升降方式:電動升降(可調速)
  • 手臂伸縮方式: 電動伸縮(可調速度)
  • 下降速度可調整:最慢以每釐米(mm)為單位下降
  • 100% 義大利設計、義大利製造

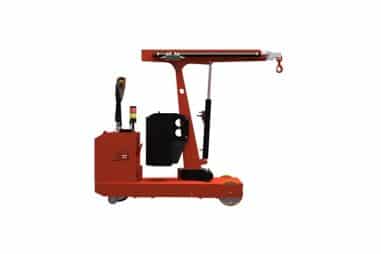

移動式吊車介紹

G500SB 移動式吊車(舊型號orbit 0.5T)是解決您各種500kg以下的吊掛需求的最佳選擇。小吊車帶後配重的設計使得吊臂可伸入機台,使得更換治具、更換模板更加容易。特殊的旋轉機構使得手臂可270度旋轉,空間應用更加靈活。

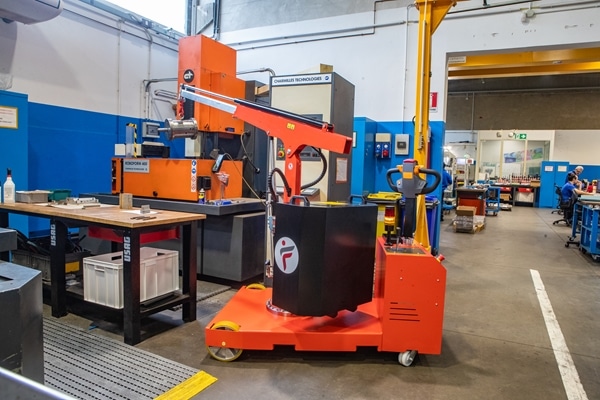

G500SB移動式吊車(舊型號orbit 0.5T)是全電動型吊車。電動移動、電動升降、電動伸縮手臂,適合在工廠內各個不同區域頻繁的使用、如產線吊掛產品、維修保養、更換零件、吊掛模具、吊掛工件…等。特別是注重人因工程、致力於改善工廠工作環境、提升工廠工作效率的公司。舉升、下降、伸臂、縮臂均可調速度,最慢可以以每釐米(mm)下降,完成精準定位。使用時不受廠房高度限制,即使廠房高度3M以下也可使用。移動靈活,租用廠房免架天車。100%義大利設計、製造,安全係數高,產品經久耐用。

移動式吊車應用

G500SB移動式吊車(舊型號orbit 0.5T)可應用於:

  1. 任何天花板高度受限制的廠房
  2. 手臂需要伸長到CNC加工機內更換零備件
  3. 租用的廠房,廠房內無天車
  4. 通過的走道至少需1100mm
  5. 吊掛工作區域的寬度至少2000mm
  6. 只能在堅硬、水平的地面使用

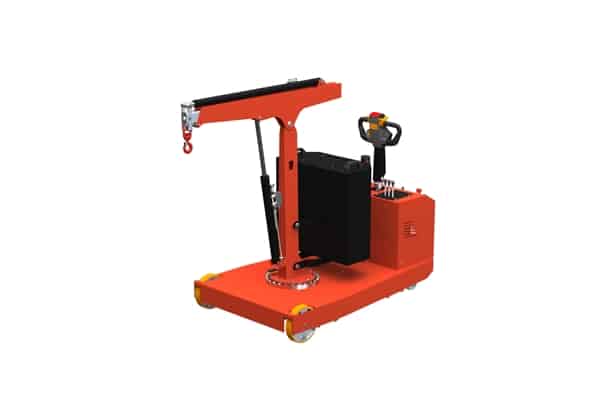

270度旋轉手臂

特殊的旋轉機構設計,使得手臂可以270度旋轉,每45度角一個定位點,轉盤上總共有6個定位點可供插銷插入使用,迴轉半徑小,使用方便。

舉升省力化

只要一根4向操縱桿,即可完成舉升、下降、伸臂、縮臂的動作,4向的速度皆可調整,調速範圍約5-100mm/s,適合需要精準吊掛的場合。

下降速度可調整

下降速度可調整,最慢可以以釐米(mm)為單位下降,避免碰傷。比天車容易控制。

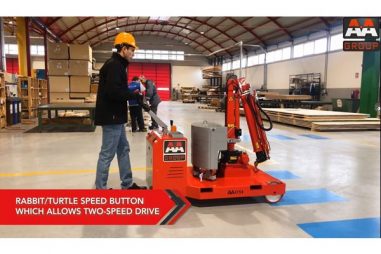

電動吊車省力移動

脈衝控制驅動吊車,速度平穩有力,可確保吊掛的物件不會因驅動吊車而抖動!只要輕轉旋鈕即可前進或後退吊車,另有雙速度切換鈕(圖中3),可切換慢速與快速,避免吊掛的物件碰傷機台。附帶電磁剎車,可輕易停止吊車。

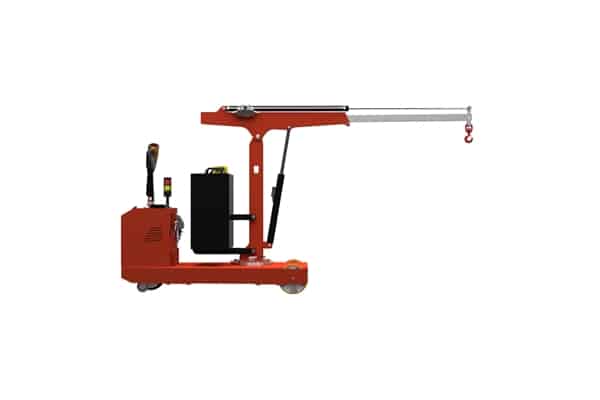

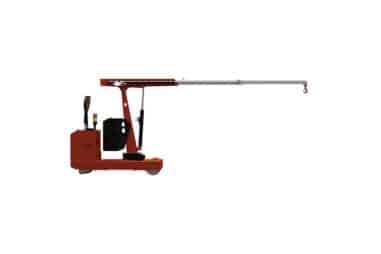

吊臂可伸縮

500kg 全電動型移動式小吊車-手臂可伸長

吊臂電動伸縮,可由機台側邊伸入吊臂並更換模板或零件

義大利原裝進口

移動式吊車測設三倍荷重

吊車100%義大利設計、義大利製造,出廠前均通過原廠完整測試並附測試報告,安全係數1.5倍以上,優於歐盟標準。

超重保護裝置

舉升超重重物會自動限制,吊不起來,保護人員安全。

1年保固

吊車保固期自驗收完成後1年。寅發公司內備有零備件,在台灣即可維修。

《移動式吊車操作示範》一看就懂的吊車操作教學!

《省力吊掛系列》更換射出機模具

吊掛重物機具操作方式比較表
移動式吊車天車小吊機
(引擎吊架)
捲揚機
(小吊車)
龍門吊架
(門型吊機)
移動方式分為電動型或手動型一人即可移動固定於天花板、梁柱
不可移動
手動型
一人即可移動
固定於樑柱
不可移動
移動不方便,需多人才能移動
升降方式油壓桿擺臂升降減速馬達帶動鋼索垂直升降油壓桿擺臂升降減速馬達帶動鋼索垂直升降減速馬達帶動鋼索垂直升降
伸縮手臂入機台不可不可(底下有支撐座)不可不可
舉升高度可調整固定固定固定
執照免職照需申請免職照免職照免職照
.

移動式吊車、天車性能比較表 ( 優 = ○ 良 = □ 可 = △ 差 = ╳ )
移動式吊車天車小吊機
(引擎吊架)
捲揚機
(小吊車)
龍門吊架
(門型吊機)
機動性
手臂伸入機台
可提升高度
下降調速
載重能力
成本
特長不受廠房高度限制,可靈活使用於工廠內任何地方,手臂可伸入機台,適合1000kg以下的精確吊掛場合廠房規劃時安裝,需樓高4米以上才能安裝,載重能力最高,無法伸入機台更換零件,無法調速,每年需要定檢不受廠房高度限制,,吊臂底下有支撐座,所以吊臂無法伸入機台,通常為手動,適合低使用率、3000kg以下需精確吊掛的場合固定式,安裝不易,需簽線接電源,安裝後需在固定區域使用,無法調速需安裝,並接三相220V/380V電源,不易移動位置,不受廠房高度限制,只能X軸、Z軸移動,Y軸方向移動需要重新安裝,載重能力與天車相近
型號01M5
全手動
01B5
半電動
01B5SE
半電動
G500SB
全電動
電動升降-YESYESYES
電動手臂伸縮--YESYES
電動移動---YES
可調速度下降可調速不可
(約50mm/s)
舉升、下降、伸臂、縮臂
均可調速(5-100mm/s)
舉升、下降、伸臂、縮臂
均可調速(5-100mm/s)
手臂旋轉角度360度360度360度270度
標準手臂 吊掛重量 kg450 -320450 -320450 -320450 -200
標準手臂 伸長度 mm455 - 860455 - 860485 - 885430 - 1430
伸長手臂 吊掛重量 kg220 – 160(選配)220 – 160 (選配)220 - 160100 - 100
伸長手臂 伸長度 mm955 – 1360(選配)955 – 1360(選配)930 - 13301430 - 1930

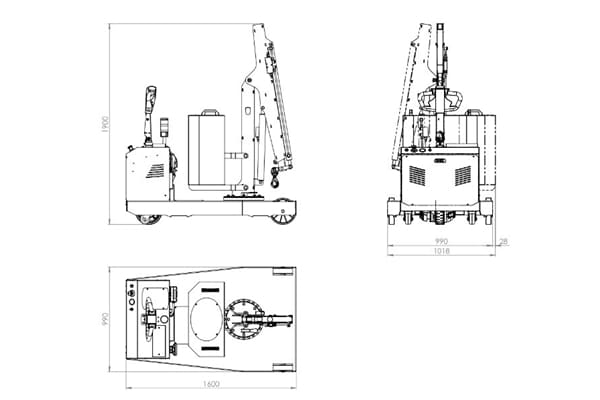

車寬 mm995995995990
總重量 kg608650650910

常見問題 FAQ

Q:我適合哪種吊車?

A:我們是工廠室內用的小型吊車,歡迎提供吊掛重量、所需手臂伸長度與高度,我們推薦適合的吊車給您喔!

Q:移動式吊車不同型號有何差異?

A:寅發的移動式吊車分為全手動、半電動與全電動吊車。半電動是手動移動、手臂的操作是電動。全電動是連移動也是電動。

Q:吊車可以試用嗎?

A:吊車都是全新品,故無法提供廠內試用。我們歡迎客戶現場參觀、操作吊車,或是自行帶物件來試吊喔!

Q:操作移動式吊車需要證照嗎?

A:根據”起重升降機具安全規則”,我們的吊車均在3公噸以下,故不須要證照喔。部分0.5公噸以上到3公噸以下的吊車機種需要參加特殊作業安全衛生教育訓練。訓練時數18小時。

Q:移動式吊車可以垂直升降嗎?

A:移動式小吊車是油壓桿撐起手臂擺臂升降。故上升與下降並非垂直。因安全保護裝置作動是利用油壓系統,故額外的鋼索升降會造成安全保護裝置失去功能,不建議加掛吊猴或電動鋼索在吊車上。但若吊掛重量很輕(低於手臂最長時的載重),則不在此限。

Q:吊車超重保護何時會啟動?

A:移動式吊車的超重保護啟動的時機有二。第一個是舉升重物的重量達該段伸長段位的安全荷重達10%或以上時,會自動限制,吊不起來。第二個是吊起重物後,手臂往前伸到超重,手臂的操作會自動斷電保護。

Q:移動式吊車需要定檢嗎?

A:移動式吊車附點檢表,由買方自行點檢即可。依照點檢表分為每日、每月、每半年、每年檢查。特別需注意電池、液壓油與潤滑油。

Q:移動式吊車有哪些耗材?

A:通常的耗材為電池、輪子、液壓油。第5-10年需確認是否更換的為油管、油壓缸油封。其餘均為機構件,僅需定期檢查與鎖緊即可。

Q:電池壽命將至怎麼辦?

A:我們推薦客戶適合的電池規格,客戶自行在台灣購買更換即可。詳細請見電池篇

品牌

操縱方式

移動方式

電動移動

吊臂升降方式

電動吊臂升降(可調速)

吊臂伸縮方式

電動吊臂伸縮(可調速)

吊臂水平旋轉方式

手動插銷式吊臂旋轉
