PCR setup 自動化分液系統

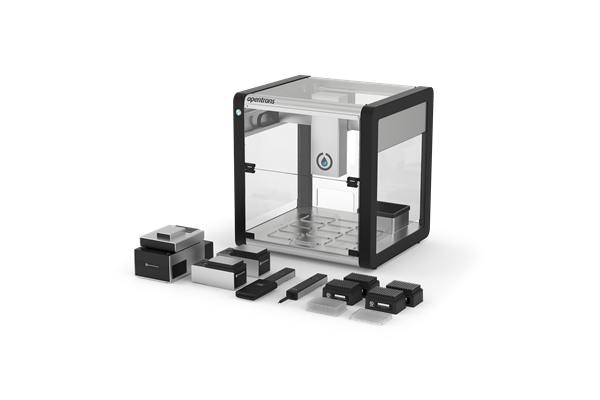

PCR 是分子生物學實驗室的主力，是實驗室自動化的首要工作流程。 美國Opentrons 的自動化PCR setup系統，模組化的設計，只要在OT-2自動化液體分注站上加裝熱循環模組(Thermocycler Module)，搭配使用圖形化介面，自動規劃並完成最多96個樣品(96孔盤) 的PCR 實驗。
熱循環模組(Thermocycler Module)
Opentrons Thermocycler Module GEN2 是一款全自動的開蓋熱循環儀，盤面是以 96 孔板形式，提供自動化 PCR前處理作業。 可在 Opentrons OT-2自動化液體分注站上進行全自動 PCR 反應設置和熱循環。 附帶的密封件確保樣品的加溫溫度與避免樣品蒸發。
適用樣品容量: 1-100uL
適用溫度範圍: 4~99°C
使用耗材:全襯96孔盤
最大升溫速率: 4.25°C/s
最大降溫速率: 2.0°C/s
上蓋溫度範圍: 37-110°C
溫度模組(Temperature Module)
溫度模組是一個制冷制熱模組。 溫度模組可固定於自動移液分注站OT-2 的平台上串聯PCR前處理流程，可設定保溫於4°C至95°C之間，搭配專用保溫座可放置如vial瓶、96 PCR盤等。
分注器規格
單通道自動微量吸管
- P20 (1-20µL)
- P300 (20-300µL)
- P1000 (100-1000µL)
| Pipette | Volume | Accuracy(D) | Accuracy(D) | Precision(CV) | Precision(CV) |
|---|---|---|---|---|---|
| % | µL | % | µL | ||
| P20 | 1 | ±15% | 0.15µL | ±5 | 0.05µL |
| P20 | 10 | ±2% | 0.2µL | ±1% | 0.1µL |
| P20 | 20 | ±1.5% | 0.3µL | ±0.8% | 0.16µL |
| P300 | 20 | ±4% | 0.8µL | ±2.5% | 0.5µL |
| P300 | 150 | ±1% | 1.5µL | ±0.4% | 0.6µL |
| P300 | 300 | ±0.6% | 1.8µL | ±0.3% | 0.9µL |
| P1000 | 100 | ±2% | 2.0µL | ±1% | 1µL |
| P1000 | 500 | ±1% | 5.0µL | ±0.2% | 1µL |
| P1000 | 1000 | ±0.7% | 7.0µL | ±0.15% | 1.5µL |
八通道自動微量吸管
- P20 (1-20µL)
- P300 (20-300µL)
| Pipette | Volume | Accuracy(D) | Accuracy (D) | Precision (CV) | Precision (CV) |
|---|---|---|---|---|---|
| % | µL | % | µL | ||
| P20, 8-channel | 1 | ±20% | 0.2µL | ±10% | 0.1µL |
| P20, 8-channel | 5 | ±3% | 0.3µL | ±2% | 0.2µL |
| P20, 8-channel | 20 | ±2.2% | 0.44µL | ±1.5% | 0.3µL |
| P300, 8-channel | 20 | ±10% | 2.0µL | ±4% | 0.8µL |
| P300, 8-channel | 150 | ±2.5% | 3.75µL | ±0.8% | 1.2µL |
| P300, 8-channel | 300 | ±1.5% | 4.5µL | ±0.5% | 1.5µL |
