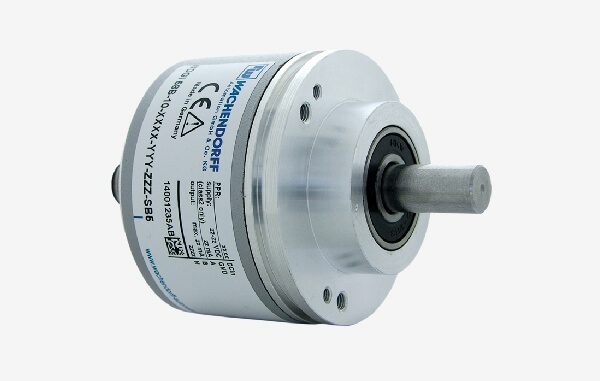

德國Wachendorff 增量型出軸編碼器

  • 保護等級:IP65,IP67,最高可達IP69K(耐鹽霧系統)
  • 工作溫度:-20℃ ~80℃(選配-40℃ ~80℃)
  • 耐衝擊能力(Shock resistance):100G/6ms
  • 耐震動能力(Vibrations):5G/10-2000HZ
  • 出線方式:徑向/軸向出2m線 或出12 pin歐規接頭
  • 配備光源衰減裝置
  • 脈波頻率:標準200 kHz,最高up to 2MHz
  • 解析度可達25,000 PPR(選配)

德國Wachendorff編碼器-故障前預警裝置

編碼器光源故障前預警裝置

連續生產設備配備光源故障前預警裝置,可避免昂貴的停機代價。

在光源衰減至10%時,預先提出警示,在提出警示後編碼器仍可使用1000小時。可在維修保養時更換。

WDGI58B 機械特性:

型號WDGI 58B
外殼鋁合金烤漆
不銹鋼
最小啟動扭力1 N.cm
最高速度(尖峰)10000rpm
額定轉速8000 rpm
最大徑向負載220 N(shaft 10mm)
最大軸向負載120 N(shaft 10mm)
保護等級IP 65
重量250g
耐衝擊能力(shock)<1000 m.s¯² for 6 ms
耐震動能力(vibration)<50 m.s¯² for 10 - 2000 HZ
軸承壽命10^9 turns (軸負荷為100% )
10^10 turns (軸負荷40%)
10^11 turns (軸負荷20%)



增量型編碼器電路:

電路I05(RS422,TTL)524(RS422,TTL)I24(HTL)R30(HTL)
供應電壓4.75~5.5V10~30V10~30V5~30V
輸出信號5V5V10~30V5~30V
頻率響應200 kHZ
ChannelABN, ABN inverted signal
輸出level(High)>2.5V>2.5V>Vcc - 2.5V>Vcc-10%Vcc
輸出level(Low)>0.5V>1.2V>2.5V>2.5V
最大負載電流40 mA /channel



增量型編碼器選型:

型號軸心直徑脈波數輸出信號輸出電路輸出連接方式
WDGI 58E
盲孔
08 =8 mm
10 = 10 mm
12 = 12 mm
15 = 15 mm
標準:max. 5000ppr
選配:max. 25000ppr
ABN = ABN及反向訊號I05(R05) = 輸入電壓4.75~5.5V,TTL RS422
I24(R24) = 輸入電壓10~30V , HTL
524(245)= 輸入電壓10~30V , TTL RS422
R30= 輸入電壓5~30V , HTL(up to 2500ppr)
SIN= 輸入電壓4.75~5.5V,1Vpp sin/cos

駐: 其中I05 , I24 , 524含光源衰減裝置
K3 ==徑向出2m線
S5R=徑向出12 pin,
M23歐規接頭
WDGI 58H
穿孔
08 = 8 mm
10 = 10 mm
12 = 12 mm
14 = 14 mm
WDGI 58B
出軸
06 = 6 mm
08 = 8 mm
4Z = 9.52mm
10 = 10 mm
