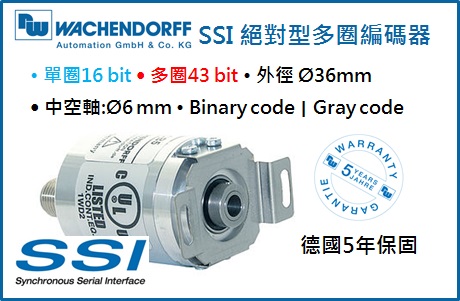

WDGA36E 德國製造★SSI多圈絕對型編碼器★單圈免1.1萬元

  • 結構緊湊、高CP值
  • 單圈解析度16 bit / 多圈解析度43 bit
  • 高防護等級 IP65、選配IP67
  • 磁性技術: 無齒輪、不需電池
  • 德國製造、德國5年保固

德國Wachendorff 製造,36mm小尺寸、最高CP值的絕對型SSI多圈編碼器

WDGA36E德國製造★SSI多圈絕對型編碼器,德國Wachendorff製造的SSI多圈絕對型編碼器結構緊湊、高CP值、單圈解析度16bit、多圈解析度43bit,高防護等級IP65(選配IP67),專利的磁性技術:免維護、無齒輪、不須電池,德國5年保固,外徑36mm,軸徑6mm or 8mm,Binary code or Gray code

SSI 絕對型編碼器 單圈特性

  • 磁感應技術
  • 單圈解析度: 16 bit
  • 精度 < ±0.35°
  • 重複精度< ±0.20°
  • 內部傳輸速度≤ 600 μs

絕對型多圈譯碼器技術: EnDra(專利) 無齒輪、不需電池

如果想要紀錄編碼器旋轉的圈數,傳統方式為利用軸轉動時帶動編碼器內部的齒輪,用齒輪旋轉的圈數去紀錄實際的圈數,此種絕對型編碼器結構須配備電池,編碼器經過長時間使用過後會有齒輪壽命、齒輪潤滑與更換電池不易的問題。德國Wachendorff專利的EnDra® 技術,即為”能量線圈”(energy wire),在編碼器軸轉動的同時,因磁性編碼器磁極變換的關係,為能量線圈提供感應電壓,進而為編碼器的micro controller供電並記錄單圈與多圈位置。此多圈技術應用在各種通訊模式,如PROFINET、PROFIBUS、EtherCAT、CANopen、Universal IE 等等…

EnDra_engl
WDGI58B德國Wachendorff 增量型出軸編碼器 應用-輪胎畫線機

編碼器高軸負荷 = 高耐用度、壽命更長

Ø 6 mm
徑向軸負荷: 80 N
軸向軸負荷: 50 N

WDGA36 機械特性

型號WDGA 36
外殼不鏽鋼外殼鍍鉻,抗電磁干擾
不銹鋼
最小啟動扭力0.3 N.cm
最高速度(尖峰)14000rpm
額定轉速12000 rpm
最大徑向負載80 N
最大軸向負載50 N
保護等級IP 65 (選配IP67)
重量112g
耐衝擊能力(shock)<1000 m.s¯² for 6 ms
耐震動能力(vibration)<50 m.s¯² for 10 - 2000 HZ
軸承壽命 1.4x10^8 turns (軸負荷為100% )
2x10^9 turns (軸負荷40%)
1.7x10^10 turns (軸負荷20%)

SSI絕對型編碼器選型:

型號軸心直徑單圈解析度多圈解析度通訊格式編碼方式供應電壓輸出連接方式
WDGA 36A 出軸
WDGA 36E 盲孔
06 mm8 - 16 bit1 - 43 bitSI-A= SSI
最新格式
G=葛雷碼
B=二進制
01=供應電壓10-32V
11=供應電壓4.75-5.5V
L2 =軸向出2m線
CB8 =軸向出8 pin,
M12 歐規接頭
