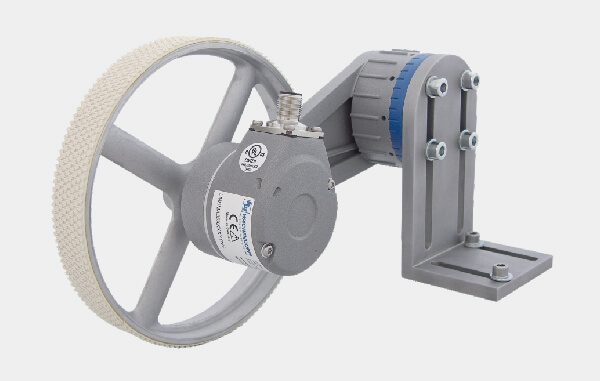

德國Wachendorff 帶測長輪編碼器

  • 保護等級:IP65,IP67,最高可達IP69K(耐鹽霧系統)
  • 工作溫度:-20℃ ~80℃(選配-40℃ ~80℃)
  • 耐衝擊能力(Shock resistance):100G/6ms
  • 耐震動能力(Vibrations):5G/10-2000HZ
  • 出線方式:徑向/軸向出2m線 或出12 pin歐規接頭
  • 配備故障前警示裝置
  • 脈波頻率:標準200 kHz,最高up to 2MHz
  • 解析度可達25,000 PPR(選配)

帶測長輪編碼器在輸送帶應用:

德國Wachendorff 帶測長輪編碼器-應用於輸送帶

應用於輸送帶的實際位置量測,協助機械手臂抓取物品。完整的測長輪編碼器系統,除了方便調整位置外,也可調整下壓力,在維修保養時,可把編碼器調整到休息位置。

德國Wachendorff 帶測長輪編碼器 產品優勢:

  • 完整的帶測長輪系統,不同材質的測長輪適用各種不同表面。
  • 每10度一個位置,共36個不同位置。
  • 測長輪下壓力可調整,每5牛頓一個刻度。
  • 帶休息位置,易於維修保養使用。
德國Wachendorff 帶測長輪編碼器-應用於輸送帶2

帶測長輪編碼器選型

 LMSLA12LMSMA25LMSMA35
200PPR:1pluses/mm
2,00PPR:10pluses/mm
5,000PPR:25pluses/mm
2500PPR:125pluses/mm
500PPR:1pluses/mm
5,000PPR:10pluses/mm
12,500PPR:25pluses/mm
25,000PPR:50pluses/mm
500PPR:1pluses/mm
5,000PPR:10pluses/mm
12,500PPR:25pluses/mm
25,000PPR:50pluses/mm
解析度1.25M2.5M2.5M/3.5M/5.0M/6.25M
輪外徑200mm500mm/(選配200mm)500mm/(選配200mm)
形式平坦光滑的表面有溝槽的表面粗糙的表面
測長輪最大下壓力25N,可調式30N,可調式30N,可調式
