移動式吊車介紹
義大利AxA公司製造的全新系列 – 易取放 全電動吊車移動式吊車使得吊掛任務變得極其便捷。吊車完全無需支撐腳座、無支撐前腳輪的設計,可吊著重物移動,使用便利。易取放吊車有緊湊的外型設計,可通狹窄的走道空間,並在有限的空間執行吊掛任務。吊臂底下完全淨空,可輕鬆越過機台、管線等…障礙物以完成各種吊掛任務。吊車標準配備防傾倒裝置,吊臂在任何吊掛位置,只要有超重的風險,即會限制吊臂動作並且機身顯示超重紅燈,此時仍可操作吊臂後縮或下降。吊車安全係數為1.5倍以上,優於歐盟標準(1.33倍)與台灣標準(1.25/1.27倍),吊車經久耐用,市場上已驗證多年。
- 全電式設計,速度平穩、精確
- 無支撐座、無支撐輪腳,可吊著重物移動,使用便利。
- 水平伸臂長度達3M以上。
- 機身緊湊,可通過狹窄的走道並在有限空間執行吊掛作業。
- 防傾倒裝置,只要有超重風險,立即限制手臂動作。
- 吊車安全係數1.5倍以上,優於歐盟、台灣標準。
- 吊車經久耐用,市場已驗證多年。
移動式吊車應用

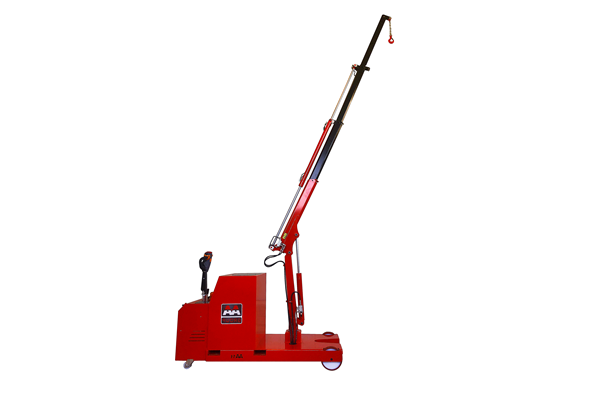

atlas 1TE3 易取放 全電動吊車可應用於:
- 任何天花板高度受限制的廠房
- 手臂需要伸長到CNC加工機內更換零備件
- 各種組裝作業、吊掛後移動等使用頻繁的場合
- 租用的廠房,廠房內無天車
- 通過的走道或門寬至少需900mm
- 吊掛工作區域的寬度至少2500mm
- 只能在堅硬、水平的地面使用
可過門的窄機身
機身寬度僅800mm可通過最窄900mm的門寬與狹窄的走道,輕巧靈活
電動伸縮手臂
三段式伸縮手臂,速度平穩可調整,最長水平伸長度可達3096mm(250kg)
電動舉升下降
手臂電動舉升、下降,最高高度可達4500mm(250kg)
電動移動
雙速段速度控制,速度平穩有力,滿足各種移動需求。快速段[3km/hr] : 適合長距離、空載使用。慢速段[1.5km/hr] : 適合短距離、負載使用。
手臂速度可調整
手臂電動升降、電動伸縮手臂,機身上配備獨立操縱桿,可操控舉升/下降,伸臂/縮臂,且可無段調整速度,操控性能優異。
全新安全裝置-防傾倒、防超重
全新安全裝置:防傾倒、防超重,吊臂在任何吊掛位置,只要有超重的風險,即會限制吊臂動作並且機身顯示超重紅燈,此時仍可操作吊臂後縮或下降。
義大利原裝進口
義大利原裝進口,CE,吊車經久耐用,經市場驗證多年。
1年保固
吊車保固期自驗收完成後1年。寅發公司內備有零備件,在台灣即可維修。
選配有線線控/無線線控
全新易取放吊車可選配有線線控或是無線線控,可輕易使用線控操控舉升/下降,伸臂/縮臂,且可無段調整速度,操控性能優異,方便操作者就近觀察吊掛狀況。
易取放全電動吊車型號比較表:
型號 | ORBIT 500E | ATLAS 1TE3 | OMNIA 2TR | |
---|---|---|---|---|
最大荷重 | 500kg | 1000kg | 2000kg | |
吊車電動移動 | YES | YES | YES | |
手臂電動升降 | YES | YES | YES | |
手臂電動伸縮 | YES | YES | YES | |
手臂電動水平旋轉 | 210° | - | - | |
可調速度 | 所有動作均可調整速度 | 所有動作均可調整速度 | 所有動作均可調整速度 | |
吊臂水平伸長度(載重) | A | 487mm(500kg) | 466mm(990kg) | 0mm(2,000kg) |
B | 1,210mm(300kg) | 1,346mm(540kg) | 1,000mm(990kg) | |
C | 1,963mm(200kg) | 2,216mm(370kg) | 2,000mm(680kg) | |
D | 3,096mm(250kg) | 3,000mm(500kg) | ||
體積 | 長 | 1,400mm | 1,927mm | 2,202mm |
寬 | 990mm | 800mm | 1,116mm | |
高 | 1,614mm | 1,589mm | 1,892mm | |
總重量 | 1,100kg | 1,750kg | 1,900kg |
簡易型的引擎吊架 與 易取放全電動吊車比較: (以orbit 500E為例)
引擎吊架 | 易取放全電動吊車 | ||
---|---|---|---|
外型 | 尺寸 | 機身寬度至少1M。 無法通過0.9M門與0.9M的走道 | 機身寬度僅0.8M。 可通過0.9M門與0.9M走道 |
迴轉半徑 | 迴轉半徑大。 迴轉整台引擎吊架約需1.8M空間 | 利用水平旋轉手臂功能,迴轉半徑小。 可直接水平旋轉手臂,不需迴轉整台吊車。 |
|
支撐腳 | 吊臂底下有支撐腳/座。 實際使用上會卡到機台、管線、產品等… | 吊臂無支撐腳/座。 吊臂底下完全淨空,可伸入機台、越過管線,即使產品體積較大也可吊起。 |
|
靈活度 | 吊車移動 | 手推移動 | 電動移動 雙速段控制。有吊重物用慢速段,無吊重物用快速段,兼具安全與效率。 |
吊臂升降 | 手動升降。 單向、手動壓油壓桿以舉升,使用費力且無效率。 1ton引擎吊架成年男性舉300kg已是極限(太過費力)。 | 電動升降。 可調整升降速度,升降速度平穩有力。 |
|
吊臂伸縮 | 手動插銷式伸縮。 一定要先把插銷插入後再吊起重物。 | 電動伸縮手臂 吊起重物後仍可伸縮手臂、調整伸縮速度。 |
|
吊臂水平旋轉 | 吊臂無法水平旋轉。 必需要迴轉整台吊車,自由度低、迴轉半徑大。 | 電動水平旋轉手臂。 吊起重物後可水平旋轉手臂、可調整速度 |
|
安全性 | CE | 無 | 有 |
安全係數 | 未知 | 安全係數1.5倍以上。 優於歐盟規定1.33倍,台灣規定1.25倍 |
|
安全裝置 | 未知,一般無。 | 標準配備安全裝置。 吊臂於任何位置,只要有超重可能,即會亮起紅燈並對限制吊臂操作,使用安全。 |
